Anexo 30 y 31

Avala fácilmente el Cumplimiento del Anexo 30 y 31

Diagrama del Anexo 30 y 31

Ficha técnica de servicio 30 y 31

De la Resolución Miselánea Fiscal para 2022

Nombre del servicio:

Certificación del Anexo 30 y 31 de la Resolución Miscelánea Fiscal para 2022

Alcance Técnico:

• Pozos de extracción
• Refinerías
• Plantas compresión, descompresión licuefacción,
o regasificación de gas natural,
• Transporten hidrocarburos o petrolíferos
• Almacenen hidrocarburos o petrolíferos
• Distribución de gas natural o petrolifero
• Almacenen petrolíferos para usos propios
(almacenamiento desde 75,714 litros mensuales
• Estaciones de servicio de gas natural o
petrolíferos

Numero de Acreditación: 

22UIC023

•  Entidad Acreditadora: Mexicana de Acreditación A.C.
• Normativa de referencia:
Anexo 30 y 31 de la Resolución de la
Miscelánea Fiscal 2022
• Tipo de documento a entregar:
Certificado del Correcto funcionamiento de los sistemas para llevar controles volumétricos

Fundamento Legal para Servicio

Servicio de Administración Tributaria (SAT)

Anexo 30 de la Resolución Miscelánea Fiscal para 2022

«Especificaciones técnicas de funcionalidad y seguridad de los equipos y programas informáticos para llevar controles volumétricos de hidrocarburos y petrolíferos”

Información General de la Instalación

Constancia de Situación Fiscal.

Permiso de la CRE.

INE del Representante.

Requisitos para la ejecución del servicio

Lugar de Servicio;
Instalaciones del cliente donde está instalado donde se encuentran los sistemas de medición y sistemas informáticos).

Personal requerido para el servicio:
1 inspector en sistemas de medición y
1 inspector en sistemas informáticos

Documentación requerida:
Para cualquier tipo de contribuyente excepto el comercializador

Documentación para Avalar el Cumplimiento

(Sistemas de medición)

• Informe o Dictamen Vigente de los sistemas de medición emitido por unidad de inspección o tercero autorizado (en caso de contar con él).

• En caso de NO contar con el informe o dictamen se entregará el sistema de gestión de medición conforme lo indicado en la resolución núm. RES/811/2015 de la CRE y desarrollado alineado a la MMX-CC-100 12-IMINC-2004
«Sistemas de gestión de las mediciones.”

• Certificado de calidad del hidrocarburo o petrolífero de que se trate. (Entregado por la TAR en cada lote.)

• Dictamen UVIE vigente.

• Fichas técnicas de los sistemas de medición primarios, secundarios y terciarios.

• Sondas de nivel

• Dispensarios.
En el caso de estaciones de servicio (Vigente y dando cumplimiento a la NOM-005-SCFI-2017 y NOM-185-SCFI-2017).

• Consola del Sistema de Medición de Control de Inventario.

• Certificados de Calibración de los elementos primarios y secundarios de los sistemas de medición estáticos y dinámicos. (realizada por un laboratorio acreditado en términos de la ley)

• Certificado de calibración de los medios de almacenamiento (tanques).

• Certificado de calibración de sondas de nivel.

• Certificado de calibración de los sensores de temperatura instalados en las sondas de nivel.

• Programas de calibración, verificación y comprobación conforme al SGM.

• Programa integral de mantenimiento de sus instalaciones.

• Reportes de balances mensuales y tikets de control de inventarios.

• Diagramas de la instalación de los sistemas de medición, plano arquitectónico, planos eléctricos, planos mecánicos.

• Procedimiento de balance y control de inventario entradas/salidas y registros

Documentación para Avalar el Cumplimiento

(Programa Informático)

• Arquitectura (Diseño de las conexiones de red)

• Flujo de datos (Diagrama de flujo de las actividades del programa informático)

• Modelo y diccionario de datos (Lista de los campos utilizados en la base de datos).

• Diagrama de implementación.

• Manuales de usuarios (Documento técnico que explica el funcionamiento del programa informático).

• Roles de usuarios (Permisos y/o privilegios con los que cuentan los usuario).

• Procedimiento de controles de:
– Seguridad informática.
– Infraestructura y TI.
– Respaldos y resguardo de información.
– Sistema de respaldo de energía eléctrica.
– Registros de competencia del personal.

Tiempo de ejecución:
– Revisión documental 1- 3 días hábiles.
– Revisión en sitio 1 día hábil
– Conclusiones y recomendaciones.
– Emisión de certificado 1-3 días hábiles

Ficha Técnica de Servicio

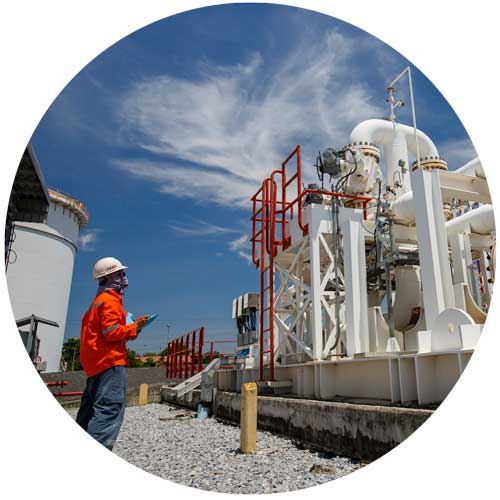

Calibración de Tanques

Nombre del servicio: Calibración volumétrica

• Alcance Técnico: 200 a 120,000 litros

• Número de Acreditación : 22LCC002

• Entidad Acreditadora:
Mexicana de Acreditación A.C.

• Tipos de tanques: Cilíndricos, Verticales, Horizontales

• Incertidumbre: 0.12%

• Método acreditado: Trasvase volumétrico

• Normativa de referencia:
Referencias: API2555. ASTMD-1406-1965, ISO 4269-2001 y NMX-CH-146- IMNC-2008

• Tipo de documento a entregar:
Certificado de Calibración y tablas de cubicación

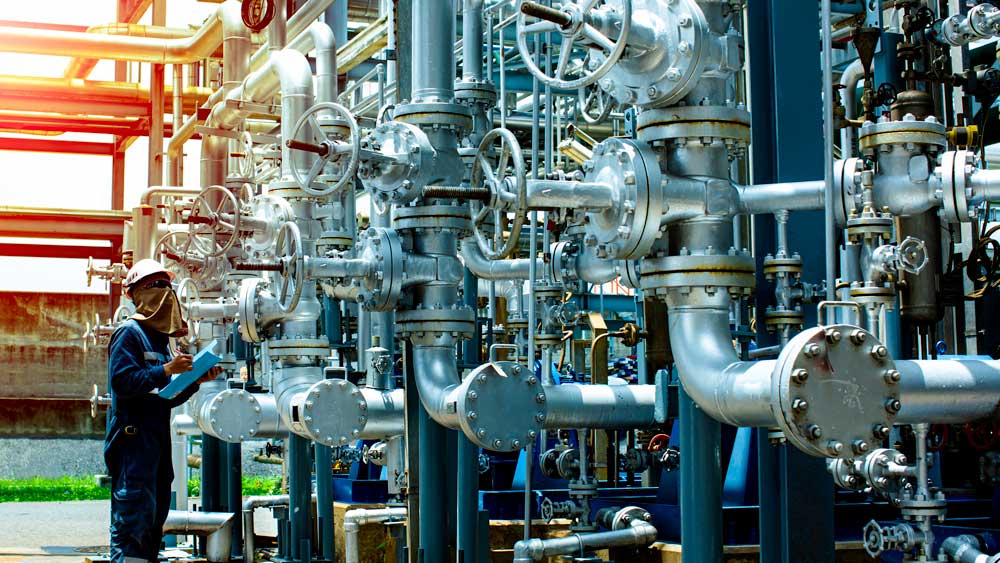

Fundamento Legal para Servicio

Comisión Reguladora de Energía (CRE)

COMISIÓN REGULADORA DE ENERGÍA (CRE)

RESOLUCIÓN Núm. RES/811/2015.
Disposición administrativa de carácter general en materia de medición aplicables a la actividad de almacenamiento de petróleo, petrolíferos y petroleoquímicos

• Fecha de Publicación: DOF: 11/01/2016.

• Requisito Específico:

APARTADO 3. Sistemas de medición en tanques de almacenamiento.

8. Medición de nivel de líquido

8.4. Los tanques de almacenamiento (verticales, horizontales o esféricos) deben ser calibrados por un Laboratorio de calibración que haya obtenido la acreditación para este servicio de calibración que haya sido.

• SERVICIO DE ADMINISTRACIÓN TRIBUTARIA (SAT)

Anexo 30 de la Resolución Miscelánea Fiscal para 2022 «Especificaciones técnicas de funcionalidad y seguridad de los equipos y programas informáticos para llevar

controles volumétricos de hidrocarburos y petrolíferos”.

REQUISITO ESPECÍFICO

30.5.1. Requerimientos de los sistemas de medición.
Los sistemas de medición deben cumplir con los siguientes requerimientos

I. Requerimientos generales:.
II. Requerimientos específicos tratándose de sistemas de medición estática:

Los sistemas de medición estática se utilizan para conocer el volumen contenido en tanques de almacenamiento en instalaciones de proceso y estaciones de servicio, en tanques o cavernas salinas en terminales de almacenamiento o en autotanques, carrotanques o buquetanques en las operaciones de transporte o distribución.

Además de lo establecido en la fracción anterior, los sistemas de medición estático deben cumplir con los siguientes requerimientos:

El medio de almacenamiento debe tener Calibración valida (cartas), realizada por un laboratorio acreditado por una entidad de acreditación, de conformidad con lo establecido en la LFMN o en la LIC.

Requisitos para la Ejecución del Servicio

Personal requerido

1 responsable técnico / líder de cuadrilla y
2 auxiliares técnicos.

Cualquier instalación techada y nivelada para tanques móviles. (Autotanques)

Lugar de servicio

• Instalaciones del cliente para tanques fijos y móviles.
(Enterrados, confinados y no confinados y carro tanques).

Acondicionamiento previo

Para cualquier tipo de tanque.

• Área disponible con limites de seguridad establecidos.
• Tanque 100 % vacío
• Tanque limpio de sólidos
• 75% – 80 % de agua / producto almacenado disponible para trasvase.
• Detalle de tipo de conexione de entradas y salidas.
• Personal de la instalación disponible todo el tiempo del servicio

Tiempo de ejecución: entre 8 y 12horas en dependencia de la capacidad del tanque.

Ficha Técnica de Servicio

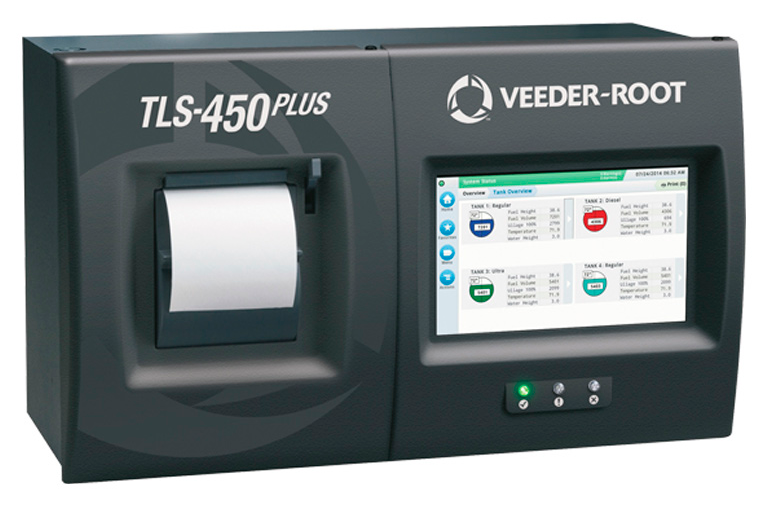

Medidor Automático de Altura

• Incertidumbre: 0.12 %

• Método acreditado: comparación directa

• Normativa de referencia: ISO 4266-1 medición de nivel y temperatura en tanques de almacenamiento por métodos automáticos
Parte 1: Medición de nivel en tanques atmosféricos

• Tipo de documento a entregar: certificado de calibración.
